| 加工定制：是 | 品牌：启隆 | 适用物料：多种可用 |
| 结构形式：多级式 | 型号：QX-1000 | 订货号：001 |
| 货号：001 | 应用领域：五金，电子 | 传热面积：2m2 |
| 转速：1r/min | 功率：10kw | 外形尺寸：5m |
| 占地面积：5m2 | 重量：500kg | 规格：定制 |

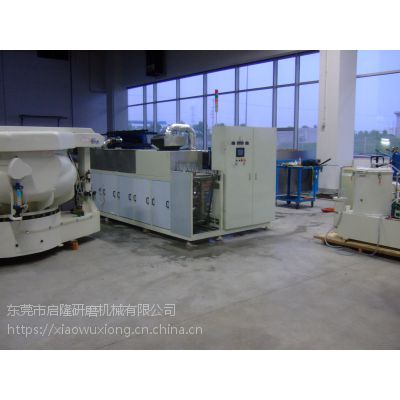

一、 设备名称：QX-1000大型通过式清洗烘干机
二、 概述：
QX-1000通过式清洗烘干机适用于金属五金产品的清洗烘干。该设备有1个喷淋清洗室，1个压缩空气切水室，1个烘干室。其工作原理是人工将欲清洗工件放置在不锈钢履带上，然后按照一定的工艺程序清洗、漂洗后卸料。设备采用不锈钢材质，结构合理，使用寿命长，是理想的清洗烘干设备。
本设备具有如下特点：
1. 清洗工件自动传送；
2. 专用不锈钢带采用特殊工艺制成，使设备运行***；
3. 根据工件清洁度要求，任意调节清洗时间；
4. 电气部分及控制箱采用独立安装更加安全；
5. 侧部防护盖可打开，维护方便，使设备完整美观。
三、 设备主要构成
1. 上、下料台 1套
2. 喷淋清洗系统 1套
3. 喷淋漂洗系统 1套
4. 压缩空气切水系统 1套（压缩空气用户提供）
5. 支架 1套
6. 不锈钢履带 1套
7. 外封 1套
8. 电控系统 1套
四、 主要工艺流程
1. 清洗流程：手工上料→喷淋清洗→喷淋漂洗→压缩空气切水→烘干→手工下料
2. 工艺配置
清洗室名称 有效容积
(长×宽×高) 清洗温度 加热功率 过滤精度
喷淋清洗室 2000×370×200（mm）
｛储液箱1000×700×500（mm）｝ 50～60℃ 6KW×2 100μF
喷淋漂洗室 1500×370×200（mm）
｛储液箱1000×700×500（mm）｝ 50～60℃ 6KW×2 100μF
压缩空气切水室 500×470×200（mm） 压缩空气用户自备
五、 设备主要技术参数
1. 设备技术参数
1) 清洗工件：汽车零件清洗；
2) 不锈钢履带；
3) 清洗能力（产量）：按工件实际情况而定；
4) 工件表面无碰伤、划伤；
5) 零件通过高度为250mm，宽度300mm；
6) 设备工作时间：8小时/日；
7) 清洗液：水剂、清洗剂；
8) 工作台面高度（上、下料）：900mm；
9) 传送带（履带）宽度：300mm；
10) 工作速度：0.5m/min；
11) 线速度：0～2m/min可调（变频调速）；
12) 传送带承载能力：≤150㎏/m；
13) 喷淋段：水压P=0.4～0.5MPa，流量Q=12.5m3/h，电机功率P=4KW
14) 漂洗段：水压P=0.4～0.5MPa，流量Q=10m3/h，电机功率P=3KW；
15) 主传动电机：7.5KW；
16) 加热功率：24KW/380V（交流）；
17) 吸雾风机：功率：0.37KW，放置于设备顶端口，引出管道由用户负责；
18) 设备外形尺寸(约)：5200×1500×1500(mm)，包括主线旁储液箱；
19) 设备占地：约10平方米；
20) 设备总功率：约35KW；
21) 总重量：约2T。
六、 清洗设备动力配备
1） 电源：三相四线制 380V/50HZ。
七、 简要操作
1） 手工作业:作业者在设备两端进出料口装卸工件。
2） 自动作业:由设备通过履带自动经过各清洗工序。
八. 控制方式
分别按按钮开关控制传动电机、泵和风机。线速度可任意调节。
九. 指示方式
5.1温度指示
1） 清洗槽、喷淋槽温度显示。
5.2过载保护
1） 电机、泵、风机过载
2） 温度异常
3） 急停保护
5.3液位控制欠液报警指示
